Pi!の更なる進化

計測器Bluetooth®アダプタPi!®

DKA-102B

「現場で手書きしたものを、またiPadなどの端末に入力するのが大変だ…」という現場のお悩みを解決します。
「目視による計測値の見間違え」「手書きによる記入ミス」「iPadなどの端末への入力ミス」といった、手作業によるミスがなくなります。ボタン&LEDも更に大きく使いやすくなりました。

関連商品
仕様
動画
よくある質問
導入事例

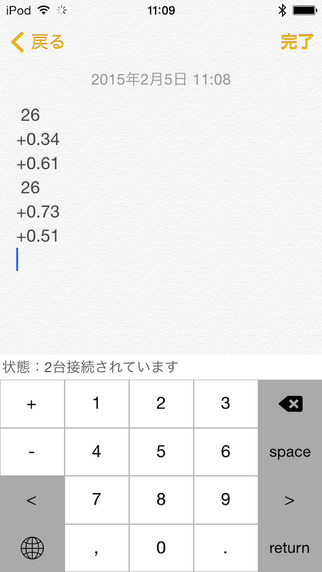

簡単操作で計測値を入力

計測をしたらボタンを押すだけの簡単操作でiPadなどの端末への計測値の入力が完了します。現場での計測値読み上げや手書きなどのコストの削減も可能です。

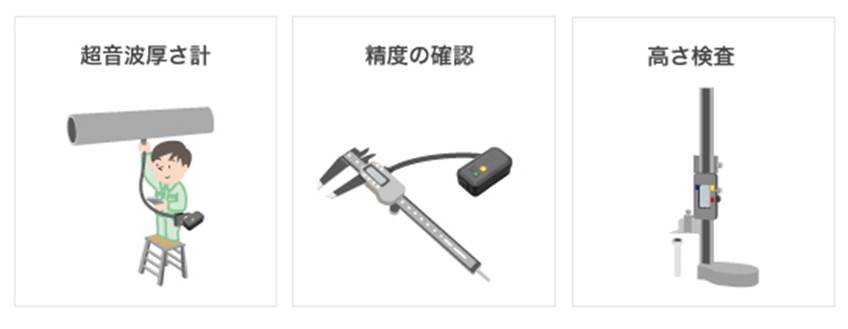

様々な計測器に対応可能

DKA-102Bと様々な計測器とを接続する、接続ケーブルをご用意しています。
また、新規ケーブル製作も可能です。
連続動作時間が大幅に改良

デジマチックノギスであれば35時間、RS-232C機器であれば15時間と動作時間が飛躍的に伸び、より現場で使いやすくなりました。

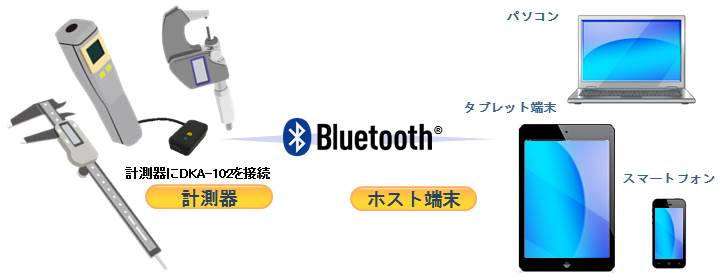

複数のホスト端末へ接続可能

マルチペアリング機能で、複数台のホスト端末の登録が可能です。（同時接続はできません）

機種名	DKA-101B	DKA-102B
主な接続端末	PC	iOS（iPhone、iPad）
無線インターフェース	Bluetooth® プロファイル：SPP	Bluetooth® GATT/HOGPプロファイル
商品詳細ページ		当ページ

仕様

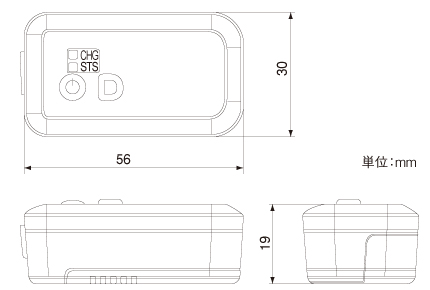

外形寸法

仕様

左右にスクロールしてご覧いただけます。

CPU		16ビット1チップCPU
操作SW		①電源押しボタン　×１　②測定押しボタン　×１
表示LED		①電源・状態表示（緑、赤、橙）　×１電源オン（未接続）　　　　：緑色点滅（速い）　　〃　（接続中）　　　　：緑色点滅（遅い）　　〃　（ペアリング中）　：赤色、緑色交互点灯　　〃　（測定値OK）　　：緑色点灯 ※1 　　〃　（測定値NG）　　：赤色点灯 ※1 　　〃　（ローバッテリー）：橙色点滅） ②充電表示（緑、赤、橙）　×１　充電完了：緑色点灯　充電中　：橙色点灯　エラー　：赤色点灯※1
無線通信部		Bluetooth® (BLE Single mode) GATT/HOGP※7
計測器通信部	デジマチックI/F	デジマチック準拠
	RS-232C I/F	RS-232C TX、RX、GND
動作モード設定スイッチ		電池ボックス内に配置　4連DIPスイッチ　×１　：モード設定用
電源	定格電力／電圧	0.2W　／　DC3.7V
	電池	DOP-122A：リチウムポリマー2次電池　3.7V　210mAh
	外部DC入力	DC5V　500mA（EIAJ区分2）※付属ACアダプタを使用すること
	充電用ACアダプタ（DOP-351S）	入力　AC100V±10％出力　DC5V　1A
	充電時間（参考）	約3時間　（常温、初期）
	連続動作時間	35時間（ノギス)　15時間（RS-232C機器） ※2
環境条件	使用環境	温度：　0～40℃　湿度：20～85％RH ※3
	保存環境 ※4	温度：-20～60℃　湿度：10～95％RH ※3
外形寸法（突起物を除く）		幅56×高さ30×厚さ19（mm）
質量		約26ｇ（電池含む、接続ケーブル含まず）
耐環境性能		JIS防沫準拠 ※5
RoHS指令		本製品はRoHS指令の規制に対応しています。
付属品		リチウムイオンポリマー2次電池 (DOP-122A) ＡＣアダプタ (DOP-351S)

※1 ホスト制御
※2 動作時間は弊社条件によります。（常温にてデジマチックノギスを5秒に1回測定）
※3 結露なき事
※4 1ヶ月を超える場合は使用環境と同じ
※5 接続ケーブル除く
※6 本体のみの性能
※7 日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
※Bluetooth®ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。当社は使用許諾の下でこれらのマークおよびロゴを使用しています。
※デジマチックは(株)ミツトヨの登録商標です。

商品動画

帳票管理ソフトXC-Gateとの連携事例
DKA-102を使用したiPadへのデータ入力のご紹介
ペアリング方法（iPad編）及び i-Reporterとの連携紹介
脱炭素社会・DX化のための活用事例紹介

よくある質問

どのような測定機器に接続して使用できますか？

デジタル測定機器で、外部出力ポートから測定データを出力できる仕様であれば、ほとんどの測定機器で使用可能です。接続確認済み計測器一覧表で確認頂くことが出来ます。
測定機器によって、外部出力ポートの形や出力データフォーマットが異なると思いますが、それらに合わせて使用することは可能ですか？

可能です。カスタマイズになりますが測定機器の仕様書を頂ければ、その仕様に合わせて接続ケーブルを作製します。
また、必要ならBluetoothアダプタDKA-101B/102Bの設定を変更します。
BluetoothアダプタDKA-101B/102Bは、PCだけでなくタブレットやスマートフォンにも接続できますか？

できます。
DKA-101Bは、Windows OSのみ対応しています。
DKA-102BはAndroid OS,iOSにも対応しています。
通信距離はどれぐらいですか？

DKA-101Bは、約50ｍ、DKA-102Bは、約10mです。ただし、使用環境によって異なる場合があります。
BluetoothアダプタDKA-101B/102Bは1台のPCやタブレットに最大何台まで同時接続可能ですか？

複数台の同時接続が可能（DKA-101Bは最大7台）です。
ただし、PCやタブレット側のBluetooth仕様によっては複数同時接続ができない場合があります。
複数同時接続の場合、どの測定機器からのデータかを判断する方法はありますか？

あります。BluetoothアダプタDKA-101B/102Bから測定データを送信する際に、DKA-101B/102BのユニークIDを付加することで判断できます。

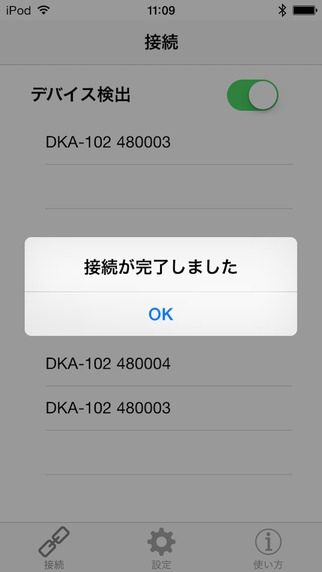

iPhoneやiPadとの接続方法はどのようにすればよいですか？

iPhoneやiPadとの接続マニュアルもしくは動画をご覧ください。
Windows PCとの接続方法はどのようにすればよいですか？

Windows PCとの接続マニュアルもしくは動画をご覧ください
Excelなどの表にデータを入れたい場合はどのようにすればよいですか？

DKA-101Bは付属のデータ受信ユーティリティを御使用頂くとデータ入力が可能です。また、別売のキー入力ユーティリティ（DSK-1H0)も御使用頂けます。

DKA-102BはHIDモードで御使用頂くとデータ入力が可能です。
充電電池の持ち時間はどれぐらいですか？

DKA-101Bは約8時間、DKA-102Bは約35時間（ノギス）・約15時間（RS-232C機器）です。
接続機器や使用頻度により持ち時間は変動します。
DKA-101B/102Bは日本国外で使用可能ですか？

海外で使用するには、使用する国が定める電波法の認可取得が必要になります。現状海外では御使用頂けません。
DKA-101B/102Bの違いは何ですか？

Bluetoothプロファイルが異なります。詳細はこちらを参照してください。
DKA-100シリーズのパラメーター設定はどのようにすればよいですか？

DKA-101B/102Bそれぞれに設定ツールがあります。詳細はこちらを参照してください。
