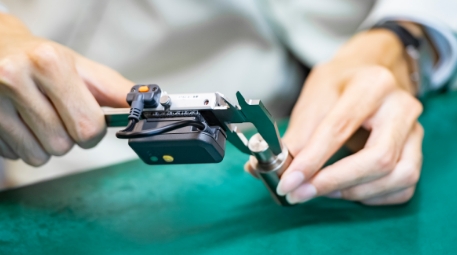

簡単操作で計測値を入力
計測をしたらボタンを押すだけの簡単操作でパソコンへの計測値の入力が完了します。現場での計測値読み上げや手書きなどのコストの削減も可能です。
-
様々な計測器に対応可能
DKA-101Aと、様々な計測器とを接続する、接続ケーブルをご用意しています。
また新規ケーブル製作も可能です。 -
3時間の充電で8時間以上の運用が可能
1回3時間の充電で、8時間以上の運用が可能です。(当社テスト基準)
-
広がる作業スペース

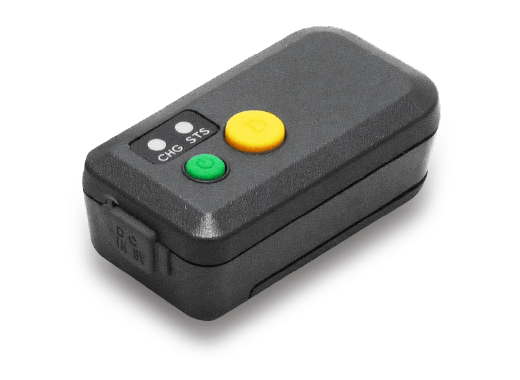

DKA-101AのBluetooth通信距離は、従来機種の10mから約50mに伸びました。
関連商品
計測器BluetoothアダプタPi!® 商品比較
機種名 | DKA-101A |

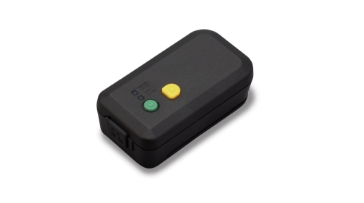

DKA-102 |
---|---|---|
主な接続端末 | PC | iOS(iPhone、iPad) |
無線インターフェース | Bluetooth® V4.0 プロファイル:SPP | Bluetooth® V4.0(Bluetooth® LE Singlemode) GATT/HOGPプロファイル |
商品詳細ページ | 当ページ |
・DKA-101A/102の詳細な違いについてはこちらをご覧ください。
ソフトウェア
商品カスタマイズ
接続検証
現在接続確認済みの計測機器は「接続確認済み一覧」のとおりですが、それ以外にも様々な機器との接続が可能です。一覧に無い機器でも、デジマチック・RS-232C出力対応の機器であれば、ご要望に応じて検証いたします。
特定データの抜き出し及び簡単な加工
計測器から取得したデータを、加工してからホスト機器へ送信します。
データの特定の部分だけ抜き出したり、簡単な加工(プレフィックスの付加、単位の除去など)が可能です。
測定データを直接プリンタに印字
計測器(ノギス・はかり等)の計測データを、Bluetooth無線経由で携帯プリンタに送信し、ラベル印字を行うことが可能です。
仕様
外形・寸法
仕様
CPU | 16ビット1チップCPU | |
操作SW | ①電源押しボタン ×1 ②測定押しボタン ×1 | |
表示LED | ①電源・状態表示(緑、赤、橙) ×1 電源オン(未接続) :緑色点滅(速い) 〃 (接続中) :緑色点滅(遅い) 〃 (ペアリング中) :赤色、緑色交互点灯 〃 (測定値OK) :緑色点灯 ※1 〃 (測定値NG) :赤色点灯 ※1 〃 (ローバッテリー):橙色点滅) ②充電表示(緑、赤、橙) ×1 充電完了:緑色点灯 充電中 :橙色点灯 エラー :赤色点灯※1 |
|
無線通信部 | Bluetooth V4.0 SPP プロファイル | |
計測器 通信部 |
デジマチックI/F | デジマチック準拠 |
RS-232C I/F | RS-232C TX、RX、GND | |
動作モード設定スイッチ | 電池ボックス内に配置 4連DIPスイッチ ×1 :モード設定用 | |
電源 | 定格電力/電圧 | 0.2W / DC3.7V |
電池 | DOP-122A:リチウムポリマー2次電池 3.7V 210mAh | |
外部DC入力 | DC5V 500mA(EIAJ区分2)※付属ACアダプタを使用すること | |
充電用ACアダプタ (DOP-351S) |
入力 AC100V±10% 出力 DC5V 1A | |
充電時間(参考) | 約3時間 (常温、初期) | |
連続動作時間 | 8時間以上 ※2 | |
環境条件 | 使用環境 | 温度: 0~40℃ 湿度:20~85%RH ※3 |
保存環境 ※4 | 温度:-20~60℃ 湿度:10~95%RH ※3 | |
外形寸法(突起物を除く) | 幅56×高さ30×厚さ19(mm) | |
質量 | 約27g(電池含む、接続ケーブル含まず) | |
耐環境性能 | JIS防沫準拠 ※5 対落下性能(1.5m コンクリート床)※6 |
|
RoHS指令 | 本製品はRoHS指令の規制に対応しています。 | |
付属品 | リチウムイオンポリマー2次電池 (DOP-122A) ACアダプタ (DOP-351S) 取扱説明書 |
※2 動作時間は弊社条件によります。(常温にてデジマチックノギスを5秒に1回測定)
※3 結露なき事
※4 1ヶ月を超える場合は使用環境と同じ
※5 接続ケーブル除く
※6 本体のみの性能
・日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外では御使用できません。
商品動画
-
計測値印字アプリのご紹介
-
ペアリング方法(Windows PC編)
-
脱炭素社会・DX化のための活用事例紹介
よくある質問
-
どのような測定機器に接続して使用できますか?
デジタル測定機器で、外部出力ポートから測定データを出力できる仕様であれば、 ほとんどの測定機器で使用可能です。接続確認済み計測器一覧表で確認いただくことが出来ます。
-
測定機器によって、外部出力ポートの形や出力データフォーマットが異なると思いますが、それらに合わせて使用することは可能ですか?
可能です。カスタマイズになりますが測定機器の仕様書を頂ければ、その仕様に合わせて接続ケーブルを作製します。また、必要ならBluetoothアダプタDKA-101/102の設定を変更します。
-
BluetoothアダプタDKA-101/102は、PCだけでなくタブレットやスマートフォンにも接続できますか?
できます。DKA-101は、Windows OSのみ対応しています。DKA-102はAndroid OS、iOSにも対応しています。
-
通信距離はどれぐらいですか?
DKA-101Aは、約50m、DKA-102は、約10mです。ただし、使用環境によって異なる場合があります。
-
BluetoothアダプタDKA-101/102は1台のPCやタブレットに最大何台まで同時接続可能ですか?
複数台の同時接続が可能(DKA-101は最大7台)です。ただし、PCやタブレット側のBluetooth仕様によっては複数同時接続ができない場合があります。
-
複数同時接続の場合、どの測定機器からのデータかを判断する方法はありますか?
あります。BluetoothアダプタDKA-101/102から測定データを送信する際に、DKA-101/102のユニークIDを付加することで判断できます。
-
iPhoneやiPadとの接続方法はどのようにすればよいですか?
iPhoneやiPadとの接続マニュアルもしくは動画をご覧ください。
-
Windows PCとの接続方法はどのようにすればよいですか?
Windows PCとの接続マニュアルもしくは動画をご覧ください
-
Excelなどの表にデータを入れたい場合はどのようにすればよいですか?

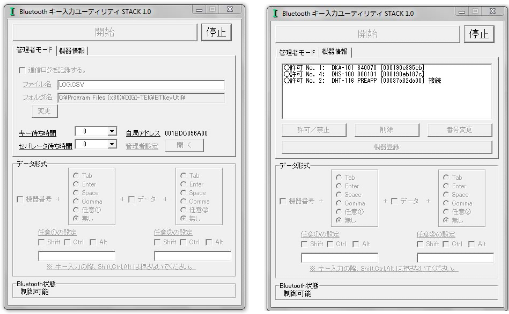

DKA-101は付属のデータ受信ユーティリティを御使用頂くとデータ入力が可能です。また、別売のキー入力ユーティリティ(DSK-1H0)も御使用頂けます。
DKA-102はHIDモードで御使用頂くとデータ入力が可能です。また、シリアル通信モードで接続先が iOSの場合は、APP Storeの「Pi!Keyboard」を使用しての入力も可能です。 -
充電電池の持ち時間はどれぐらいですか?
DKA-101Aは約8時間、DKA-102は約40時間(ノギス)・約15時間(RS-232C機器)です。接続機器や使用頻度により持ち時間は変動します。
-
DKA-101/102は日本国外で使用可能ですか?
海外で使用するには、使用する国が定める電波法の認可取得が必要になります。現状海外では御使用頂けません。
-
DKA-101/102の違いは何ですか?
Bluetoothバージョンが異なります。詳細はこちらを参照してください。
-
DKA-100シリーズのパラメーター設定はどのようにすればよいですか?
DKA-101/102それぞれに設定ツールがあります。詳細はこちらを参照してください。
活用事例
- 製造
組付け精度確認
DKA-101を使用することにより、ノギスやマイクロメータからのデータをPCや携帯端末にダイレクト入力でき、転記ミスやデータ入力ミスを防ぎます。
また、組付け精度の管理もできます。
- 研究
植物成長計測記録
秤やノギスとDKA-101及びDHT-215(Bluetoothバーコードリーダ)、DHS-122A(Bluetooth RFIDスキャナ)を連携することで、無線にてバーコードデータ、RFIDデータと計測データを一括収集し、成長過程はICチップに書き込みます。
