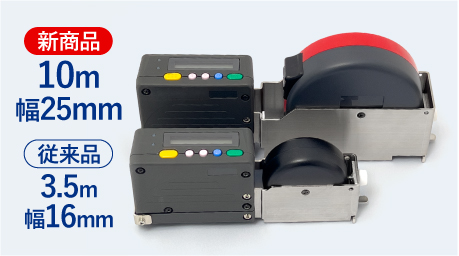

長さ10m・幅25mm、長さ5.5m・幅25mm幅が新たに ラインナップ
従来の16mm幅モデル（3.5m）と19mm幅モデル（5.5m/7.5m）に加え、より長尺でタフな測定を可能にする「10m」の新モデルがラインナップに加わりました。
さらにテープ幅を25mmへとワイド化し、コンベックスの剛性を大幅に向上させています（「5.5m」は19mm幅と25mm幅の2種類）。 -

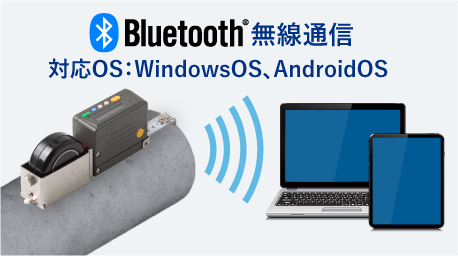

計測データをBluetooth®無線通信で送信
デジタルメジャーと各種デバイスをBluetooth®で接続。
測定ボタンを押すだけで、測定値がタブレットやパソコンへ瞬時に送信されます。
現場での「手書きメモ」や「PCへの手入力」の手間を排除し、転記ミス・入力ミスをゼロにします。（Windows、Androidに幅広く対応）
-

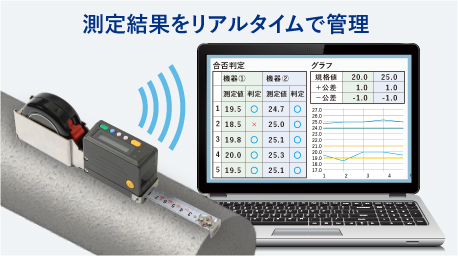

送ったデータをその場で活用し、計測DXを実現
Bluetooth無線で送信された測定値は、エクセルや管理システム上でリアルタイムに処理できます。
事前に設定した規格値と公差に基づき、送信された瞬間に「自動で合否を判定」、さらに測定値が折れ線グラフで自動描画されるため、測定値のばらつきや傾向管理も一目で把握できます。
手書きレスの「確実な記録」から、データを用いた「即座の品質管理」まで、一気通貫した現場のDXをサポートします。 -

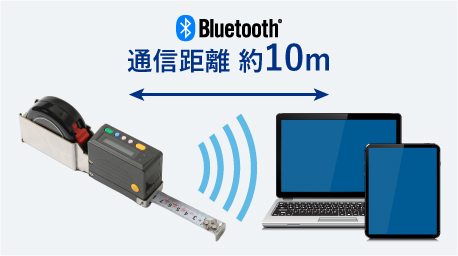

Bluetooth®通信距離「約10m」で作業効率アップ
本製品のBluetooth®通信距離は、障害物のない直線距離で約10m以内をカバーします。測定現場の近くに設置されたパソコン・タブレットへ、作業の手を止めることなく、極めてスムーズにデータを送信・記録することができます。
-
「長さ」「面積」「体積」の計測が可能
これひとつで「長さ」「面積」「体積」の3種類の測定データを取得することができます。
-

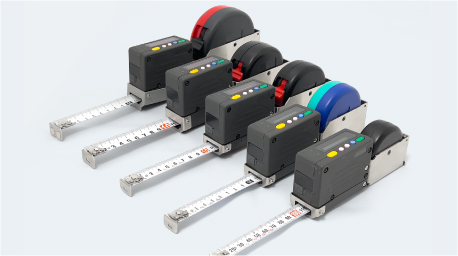

測定対象に合わせて選べる5機種
コンベックスの長さと幅の組み合わせで、全5機種をご用意しております。
・長さ3.5m×幅16mm
・長さ5.5m×幅19mm
・長さ5.5m×幅25mm
・長さ7.5m×幅19mm
・長さ10m×幅25mm
-

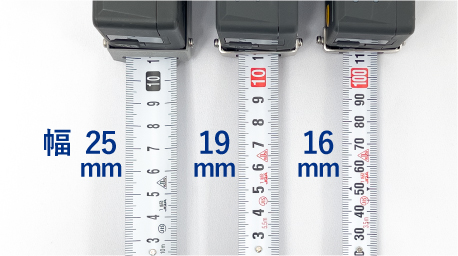

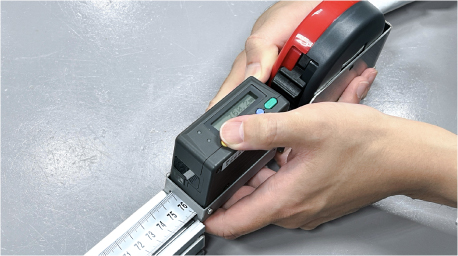

よりタフで長尺な測定に対応した25mm幅

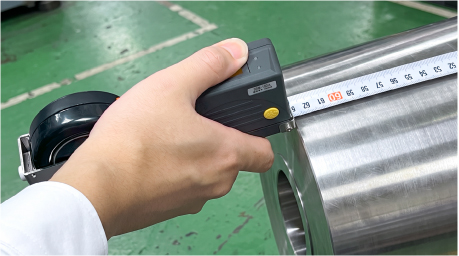

テープ幅は、たわみを抑えた高い剛性により、1人での長尺測定が行えるテープ幅25mmのタフなコンベックスと、軽量で取り回しがしやすい19mm幅、16mm幅の3種類がございます。
-

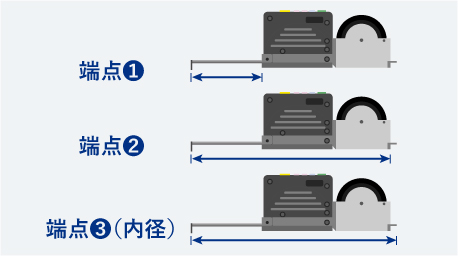

ワンボタン操作で、3つの測定基準をよりスムーズに 切り替え
本体のワンボタン操作のみで「端点1（後端基準）」「端点2（前端基準）」「端点3（内径測定用）」の切り替えが可能になりました。
シーンに応じた測定基準の変更が、手元でより直感的、かつスムーズに行えます。
-
加算・減算（オフセット）機能を搭載
現場の独自の測定基準や、特殊な治具に合わせた微調整が簡単に行える「オフセット（0点位置調整）機能」を備えています。
実測値に対して指定の値を加算・減算した上でデータ出力が行えるため、より緻密で柔軟な計測・品質管理を実現します。 -

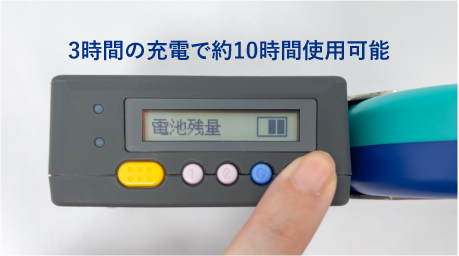

長時間の作業も安心、10時間以上の連続運用に対応
3時間の満充電から10時間以上の連続運用が可能です（当社テスト基準）。
長時間の現場作業でも充電切れを心配することなく、1日を通した測定・記録業務を快適にサポートします。
-
安心の品質管理を支える「校正サービス」
専門機関での厳格な校正に対応し、校正証明書・試験成績書・トレーサビリティ体系図を発行いたします。
定期的な校正により常に正確な測定精度を維持し、品質管理やISO運用におけるトレーサビリティ確保を強力にサポート。
新品同時校正からご愛用中の機器の定期校正まで幅広く対応いたします。
詳しくはこちらをご覧ください。
関連商品
デジタルメジャー Pi!®メジャー商品比較
左右にスクロールしてご覧いただけます。
ソフトウェア
計測値拡大表示ツール
測定値の拡大表示 ・合否判定・データ受信音・ログ記録の機能を持ったソフトウェアです。
音声入力システム
アナログ計測機器の測定数値を、音声でPCやタブレットのExcelファイルに入力するシステムです。
周辺商品

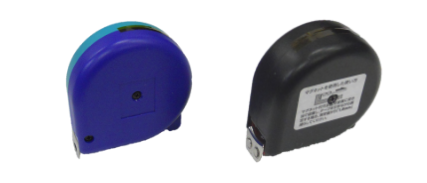

交換用コンベックス
お客様自身でコンベックス部分の交換が可能になります。

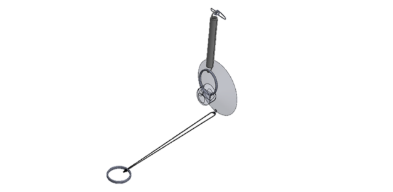

先端金具補助固定具
先端金具が確実に固定でき外れ難くなります。

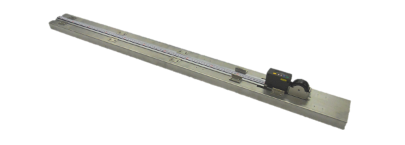

点検・補正治具
お客様自身でデジタルメジャーの点検・補正が可能になります。
仕様

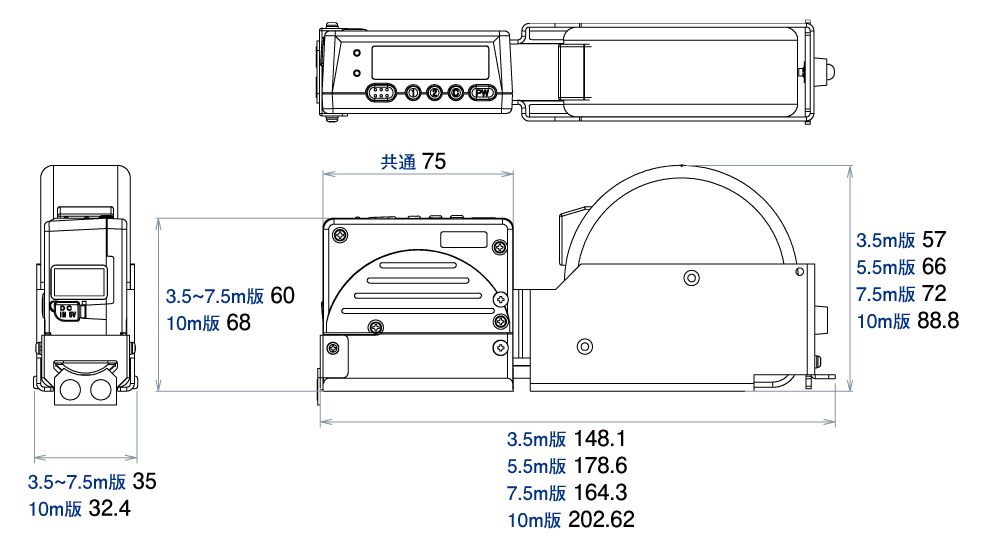

外形寸法
外観図
共通仕様
左右にスクロールしてご覧いただけます。
| CPU | 32ビット | |
| 表示 | ガイダンス、測定値表示 | |
| インジケータ | 状態表示：2色LED（緑／赤） 充電状態表示：2色LED（緑／赤） | |
| ブザー | マグネチックサウンダ | |

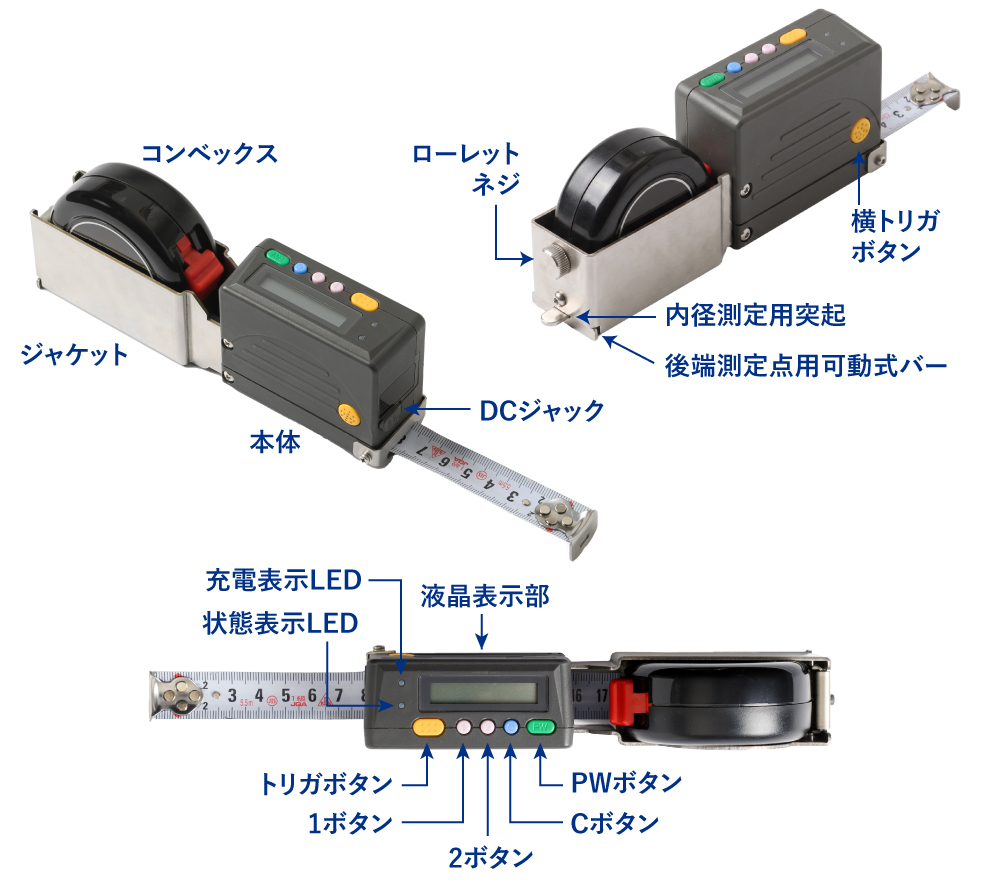

| 操作スイッチ | TRGボタン（黄色）、1ボタン（ピンク色）、2ボタン（ピンク色）、 Cボタン（青色）、PWボタン（緑色）、側面測定 ボタン（黄色） |
|
| 無線通信部 | インターフェース | Bluetooth® プロファイル：SPP |
| 通信距離 | 10m以内 ※1 | |
| カメラ撮像部 | 撮像素子：1/4インチCMOSセンサ 画素数：SXGA 1280（H）×1024（V） |
|
| 目盛線読み取り精度 | 読み取り分解能：0.1ｍｍ、読取精度：±0.5ｍｍ(寸法精度はコンベックステープに依存) | |
| 電源 | 定格電力／電圧 | 0.63W ／ DC3.7V |
| 主電源 | リチウムポリマー電池 900ｍAh 充電は付属専用ACアダプタによる | |
| 連続使用時間 | 10時間 ※2 | |
| 自動OFF機能 | あり | |
| 環境条件 | 使用環境 | 温度：0～40℃ 湿度：20～90％RH（結露なきこと） |
| 保存環境 | 温度：-20～60℃ 湿度：10～95％RH（結露なきこと） | |
| 付属品 | 取扱説明書、ACアダプタ | |
| オプション | 交換用コンベックス 3.5m（DOP-L03）、5.5m・幅19mm（DOP-L05）、5.5m・幅25mm（DOP-L05-25S）、 7.5m（DOP-L07A）、10m（DOP-L10-25MS） 点検・補正用治具 DOP-M03 ※受注生産品 |
|
・コンベックス装着状態にて、当社テスト基準による。
※Bluetooth®ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。当社は使用許諾の下でこれらのマークおよびロゴを使用しています。
※日本国内での無線規格認定を取得しています。現状日本国内でのみお使い頂けます。海外ではご使用できません。
※製品改良のため、仕様および外観の一部を予告なく変更することがあります。
機種別仕様
左右にスクロールしてご覧いただけます。
| 機種名 | DDM-101L3 | DDM-101L5 | DDM-101A-L05-25S |
| コンベックス （JIS 1級） |
OMF16-35MAG | TRC-1955OB | TRC-2555OB |
| コンベックス長さ | 3.5m | 5.5m | 5.5m |
| 測定可能範囲 | 0～3.45m | 0～5.45m | 0～5.45m |
| テープ幅 | 16mm | 19mm | 25mm |
| 外形・寸法 L×W×H |
148.1×35×60mm （突起部除く） |
179.0×35×66mm （突起部除く） |
180×35×72mm （突起部除く） |
| 質量 | 約330g | 約470g | 約540g |
| 機種名 | DDM-101L7 | DDM-101A-L10-25MS | |
| コンベックス （JIS 1級） |
CF19-75DT-A （追番特注品） |
ZS25-10DT （追番特注品） |
|
| コンベックス長さ | 7.5m | 10m | |
| 測定可能範囲 | 0.02～7.35m | 0～9.95m | |
| テープ幅 | 19mm | 25mm | |
| 外形・寸法 L×W×H |
164.3×35×72mm （突起部除く） |
164.3×35×72mm （突起部除く） |
|
| 質量 | 約520g | 約817g |
